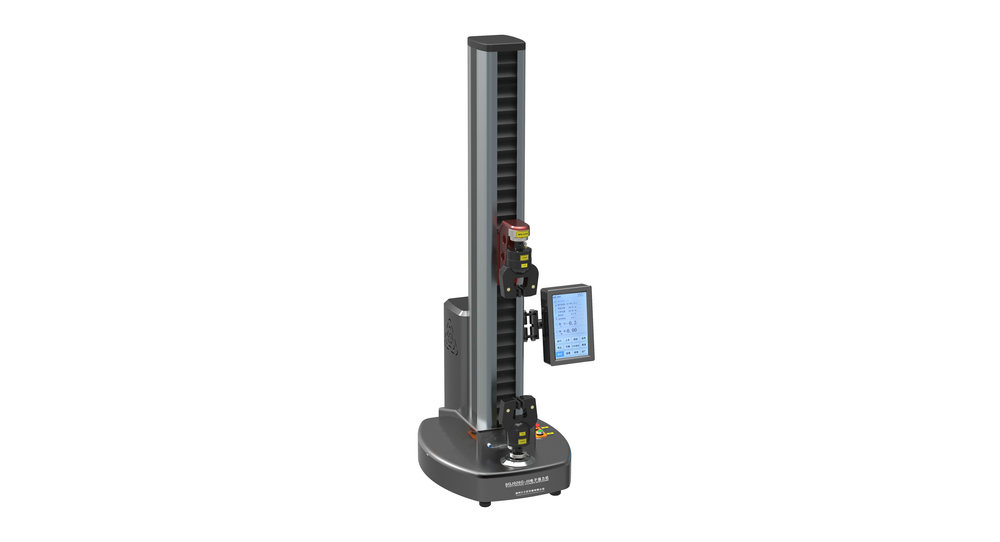

仪器用途:
该款仪器是国内纺织行业强力测试配置高档、功能完善、精度高、性能稳定可靠的机型。广泛应用于纱线、织物、印染、面料、服装、拉链、皮革、非织造、土工材料等行业的拉断、撕破、顶破、剥离、接缝、弹性、蠕变等测试。采用彩色触摸屏显示,全中文或者英文菜单操作;“意法半导体公司”ST系列32位单片机、24位A/D转换器控制;交流伺服驱动器及电机(矢量控制),德国力士乐公司产滚珠丝杆、精密导轨传动。软件可应用户要求定做。
符合标准:
GB/T、FZ/T、ISO、ASTM等标准体系,详细内容见强力机功能配置表。
仪器特性:
1、整机外壳汽车工艺金属烤漆处理,使整机更加精美、厚重。
2、采用进口伺服驱动器及电机(矢量控制),电机响应时间短,无速度过冲、速度不均现象。
3、精选德国力士乐公司产滚珠丝杆、精密导轨,使用寿命长,噪音低,振动小。
4、配进口编码器对仪器定位、伸长精确控制。
5、配高精度传感器,“意法半导体公司”ST系列32位单片机,24位A/D转换器。
6、配超大色彩触摸屏显示操作。
7、配置气动夹具,夹片可更换,并可根客户材料定制。
8、内置多项测试功能,并可根据客户需求定制功能。
9、联机软件支持windows操作系统,
10、仪器支持主机和计算机双向控制。
11、预加张力软件数字设定。
12、隔距长度数字设定,自动定位。
13、常规保护:机械开关保护,上下限位行程、过载保护,过压、过流,过热、欠压、欠流、漏电自动保护,紧急开关手动保护。
14、撕裂、剥离测试曲线峰值的选定和判定条件可由客户设定。
15、力值校准:数字代码校准(授权代码),方便仪器检定、控制精度。
16、整机电路标准模块化设计,方便仪器维护与升级。
技术参数:
1、量程及分度值: 2500N,0.1N;
2、力值分辨率 1/60000
3、测力传感器精度:≤±0.5%F·S
4、横梁速度调节范围(上升、下降、调速、定速):(0.1~1000)mm/min (范围内自由设定)
5、有效行程:600mm
6、位移分辨率:0.01mm
7、最小夹持距离:10mm
8、夹持距离定位方式:数字设定,自动定位
9、单位转换:N、cN、lb、
10、数据存贮量(主机部分):≥2000组
11、电源:220V,50HZ,1000W
12、外型尺寸:500×600×1450mm(L×W×H)
13、重量:85kg
软件功能:
1、软件支持windows操作系统,即开即用,非常方便,无需专业培训。
2、电脑联机软件支持中英文操作。
3、固化已由用户确认的测试程序,各项参数均设有默认值,用户可修改。
4、参数设定界面:试样料号、颜色、批次、试样编号等参数均独立设定并打印或保存到。
5、测试曲线选点放大和缩小功能,点击任一点测试点均可显示拉力值与伸长值。
6、测试数据报告可转换为EXCEL,word等,自动监测试验结果,方便与客户企业管理软件连接。
7、测试曲线保存至PC机中,以便备案查询。
8、测试软件包含多种材料强力测试方法,使测试更方便、快捷、准确及实现低成本运行。
9、试验过程中可以对曲线选定部分任意放大和缩小。
10、被测试样曲线可以和测试结果在同一张报告中显示。
11、统计点功能,即对已测曲线上数据的读取,共可提供20组数据,针对用户输入的不同力值或伸长得出相应的伸长或力值。
12、多次曲线叠加功能。
13、测试单位可以任意转换,如牛顿、英镑、千克力等等。
14、软件分析功能:断裂点、断脱点、应力点、屈服点、初始模量、弹性变形、塑性变形等。
15、独特的(主机、计算机)双向控制技术,使测试方便快捷,测试结果丰富多样(数据报告、曲线、图形、报表。
供货范围:
1、主机一台:
2、配套夹具:
2.1、气动夹具一套,含夹片三副,有效夹持面积:25×25、60×40、160×40、(长×宽)mm。
2.2、符合GB/T19976-2005钢球法顶破强力功能顶破夹具一副。
3、优质静音气泵一台,【注:不含安全生产许可证】。
4、联机分析软件一套;
5、联机通讯配件一套;
6、传感器配置:2500N;
7、软件配置:1.质量控制操作软件一套(光盘);
8、张力夹:2N;5N;10N各一只;
9、产品合格证1张;产品使用说明书1份;
功能配置表(标配5项,其余需选配):
GB/T3923.1纺织品 织物拉伸性能 断裂强力和断裂伸长率的测定 条样法
GB/T3923.2纺织品 织物拉伸性能 断裂强力和断裂伸长率的测定 抓样法
GB/T3917.2-2009纺织品 织物撕破性能 裤形试样(单缝)撕破强力的测定
GB/T3917.3-2009纺织品 织物撕破性能 梯形试样撕破强力的测定
GB/T3917.4-2009纺织品 织物撕破性能 舌形试样(双缝)撕破强力的测定
GB/T3917.5-2009纺织品 织物撕破性能 翼形试样(单缝)撕破强力的测定
GB/T 32599-2016 纺织制品附件脱落强力试验方法
FZ/T20019-2006毛机织物脱缝程度测试方法
FZ/T70007针织上衣腋下接缝强力测试方法
GB/T13772.1-2008纺织品 机织物接缝处纱线抗滑移的测定 第1部分 定滑移量法
GB/T13772.2-2008纺织品 机织物接缝处纱线抗滑移的测定 第1部分 定负荷法
GB/T13773.1-2008纺织品织物及其制品的接缝拉伸性能 第1部分:条样法接缝强力的测定
GB/T13773.2-2008纺织品织物及其制品的接缝拉伸性能 第1部分:抓样法接缝强力的测定
GB/T19976-2005纺织品 顶破强力的测定 钢球法
FZ/T70006-2004针织物拉伸弹性回复率试验 定负荷法
FZ/T70006-2004针织物拉伸弹性回复率试验 定伸长法
FZ/T70006-2004针织物拉伸弹性回复率试验 应力松弛
FZ/T70006-2004针织物拉伸弹性回复率试验 定伸长率法
FZ/T80007.1-2006使用粘合衬服装剥离强力测试方法
FZ/T 60011-2016 复合织物剥离强力试验方法
FZ/T 01030-2016 针织物和弹性机织物 接缝强力和扩张度的测定 顶破法
FZ/T01030-1993纺织品 顶破强力的测定 钢球法
FZ/T 01031-2016 针织物和弹性机织物 接缝强力及伸长率的测定 抓样法
FZ/T 01034-2008 纺织品 机织物拉伸弹性试验方法
ISO 13934-1:2013 纺织品织物的拉伸性能 第1部分:断裂强力和伸长率的测定(条样法)
ISO 13934-2:2014 纺织品 织物的拉伸性能第2部分:断裂强力和伸长率的测定(抓样法)
ISO 13935-1:2014 纺织品 织物及其制品拉伸性能 第1部分:接缝断裂强力(条样法)
ISO 13935-2:2014 纺织品 织物及其制品拉伸性能 第2部分:接缝断裂强力(抓样法)
ISO 13936-1:2004 纺织品 机织物中缝合处纱线的抗滑脱性测定 第1部分:固定缝开口
ISO 13936-2:2004纺织品 机织物中缝合处纱线的抗滑脱性测定.第2部分:固定荷载法
ISO 13937-2:2000 纺织材料.织物撕裂特性.第2部分:裤形试样撕裂力的测定(单撕裂法)
ISO 13937-3:2000 纺织材料.织物撕裂特性.第3部分:翼形试样撕裂力的测定(单撕裂法)
ISO 13937-4:2000 纺织材料.织物撕裂特性.第4部分:舌形试样撕裂力的测定(双撕裂法)
ASTM D5034(2013) 纺织品的伸长和断裂强度的标准试验方法(织物抓样强力试验)
ASTM D5035(2015) 纺织品断裂强度和伸长试验方法(条样法)
ASTM D2261单舌法测定织物的撕破强力(CRE)
ASTM D5587梯形法测定织物的撕破力
ASTM D434标准测定抗接缝滑移
ASTM D1683-2007标准测定抗接缝滑移
BS4952 指定荷载下的伸长(条形样)
